AND FL
|
|
|
AND FL |
|
 |
|

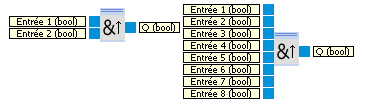

La sortie du AND avec détection de fronts ne passe à l'état vrai (true) que si toutes les entrées sont à l'état vrai et si au cycle précédent au moins une entrée était à l'état faux (false). Pour la conversion de valeurs numériques en booléen voir Transtypage.

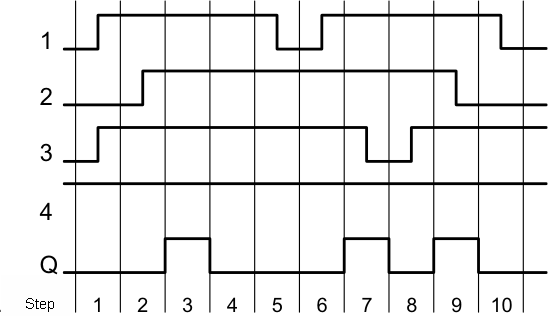

Diagramme des temps du AND avec détection de front à 4 entrées.
|
