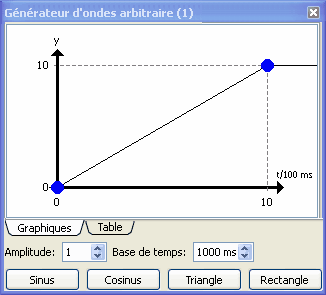

La partie supérieure de la boîte de dialogue est constituée, comme pour la fonction de transfert, d'un graphique et d'une table permettant de définir la fonction voulue au moyen de points de contrôle.
Amplitude
|
La valeur de sortie du générateur est multipliée par l'amplitude.
|
Base de temps
|
Unité de l'axe x. Avec une base de temps de 100ms, la valeur 10 de l'axe x est atteinte au bout de 1 s.
|
Sinus
|
Génère des points de contrôle constituant l'approximation d'une onde sinusoïdale.
|
Cosinus
|
Génère des points de contrôle constituant l'approximation d'une onde de type cosinus.
|
Triangle
|
Génère des points de contrôle constituant l'approximation d'une onde triangulaire.
|
Rectangle
|
Génère des points de contrôle constituant l'approximation d'une onde carrée.
|
|
