Relais à automaintien

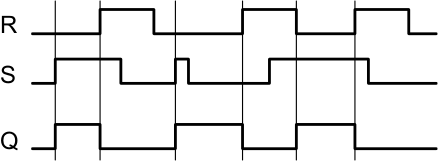

La sortie Q est mise à 1 par l'entrée S. Elle est remise à 0 par l'entrée R. Pour la conversion de valeurs numériques en booléen voir Transtypage.

Entrées	Type	Standard	Description
S	bool	false	La sortie Q est mise à l'état vrai (true) par l'entrée S.
R	bool	false	La sortie Q est remise à 0 par l'entrée R. Si S et R sont simultanément à 1, la sortie est remise à zéro.
Par	bool	false	Rémanence : faux (false) : pas de rémanence vrai (true) : enregistrement rémanent de l'état actuel (indépendamment de S ou de R)

Sorties
Q	bool		Q est mise à l'état vrai (true) par S et le reste jusqu'à ce que l'entrée R passe à vrai (true).
