Exécuter un sous-programme

Après avoir interconnecté le générateur d'ondes arbitraire et le "compteur-totalisateur", vous pouvez exécuter le sous-programme en cliquant dans la barre d'outils sur "Démarrer" .

Faites afficher les valeurs générées par le générateur d'ondes arbitraire et le  "compteur-totalisateur". Sélectionnez pour ce faire dans le menu Affichage Afficher valeurs des connexion ou utilisez le raccourci clavier Ctrl + D.

Vous voyez à présent que le générateur d'ondes arbitraire génère des valeur de 0 à 10. Le "compteur-totalisateur" incrémente sa sortie à chaque fois que l'entrée passe de faux (false) à vrai (true). Ceci n'intervient pour le moment qu'au démarrage du sous-programme. Ceci est dû à la conversion des nombres à virgule flottante (float) en valeurs logiques vrai ou faux. Voir à ce propos Transtypage. Par ailleurs, lors du balayage de la fonction du générateur d'ondes arbitraire le 0 n'est pas pris en compte.

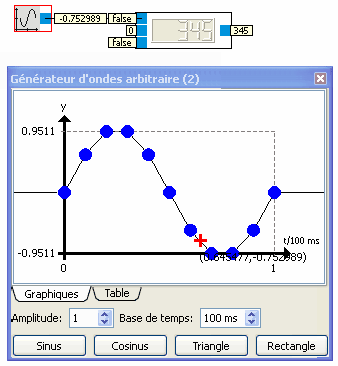

Pour voir le compteur compter, basculez le générateur d'ondes arbitraire sur la génération d'une sinusoïde.
