AND FL


AND FL

and_fl

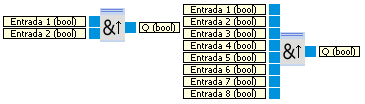

La salida Q del bloque AND FL (control por flancos) sólo se halla en 1 si todas las entradas son verdaderas (true) y si por lo menos una entrada era falsa (false) durante el ciclo anterior. Genera un pulso de un ciclo de duración. Véase conversión de tipos cómo los números se convierten a valores booleanos (bool).

Entradas	Tipo	Predeterminado	Descripción
Entrada 1	bool	true
...
Entrada 8	bool	true

Salidas
Q	bool		véase diagrama de tiempos

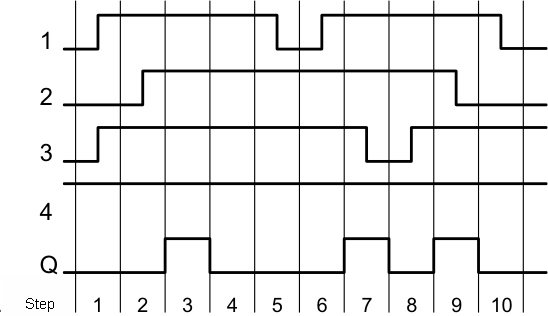

Diagrama de tiempos para el bloque AND FL de control por flancos y cuatro entradas.

and_fl_timing_diagram
