Ejecutar un subprograma

Tras conectar el "Generador de forma de onda arbitraria" con el "Contador incremental" puede empezar la simulación del subprograma haciendo clic en  "Iniciar" que aparece en la barra de herramientas.

Pueden visualizarse los valores generados por el "Generador de forma de onda arbitraria" y "Contador incremental" seleccionando Vista Mostrar valores de conector o pulsando Ctrl + D.

Puede verse el "Generador de forma de onda arbitraria" generando valores entre 0 y 10. "Contador incremental" incrementa su salida cuando la entrada cambia de false (0) a true (>0). Por el momento esto sólo sucede cuando se inicia el subprograma. Véase conversión de tipos para saber cómo se convierten los números reales o de coma flotante a valores booleanos. Por otro lado, es muy poco probable que la salida del "Generador de forma de onda arbitraria" coincida exactamente con 0.

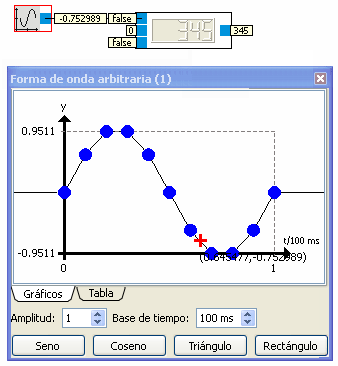

Para ver el contador incrementando su valor, seleccione "Rectángulo" en el diálogo del Generador de forma de onda arbitraria". La salida generada se halla ahora en el margen -1 a 1.
