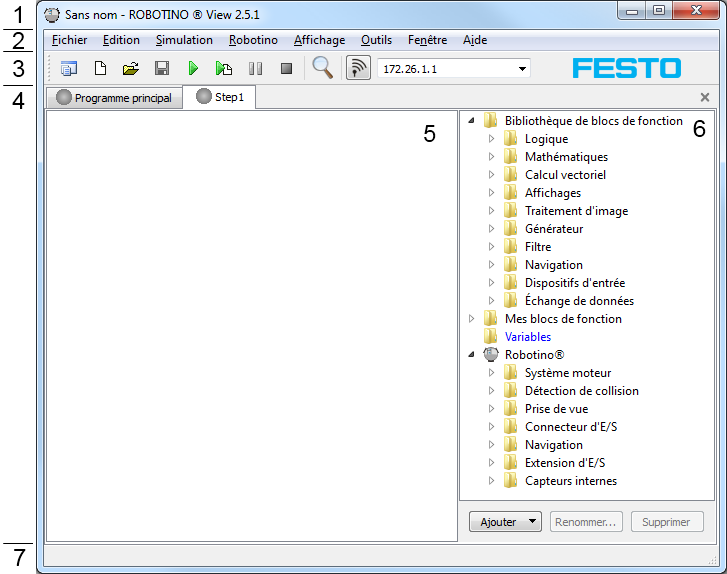

Numéro
|
Désignation
|
Description
|
1
|
Barre de titre
|
| • | Affiche le nom du projet courant (ici sans nom). Si le projet a été modifié, le nom du projet est précédé d'un *. |
| • | Il est suivi du nom de l'application et du numéro de version (en l'occurrence Robotino View version 2.2.4). |
| • | Boutons standard pour réduire, agrandir et fermer l'application |
|
2
|
Barre de menus
|
Menus permettant d'ouvrir/enregistrer ou éditer un projet, modifier l'affichage ...
|
3
|
Barre d'outils
|
| • | Boutons permettant d'accéder rapidement aux fonctions des menus. |
| • | Boutons permettant de démarrer et arrêter la simulation |
| • | Logo Festo avec lien vers la page d'accueil de Festo. |
|
4
|
Sélection de programme
|
Vous pouvez sélectionner ici le programme principal ou les sous-programmes d'un projet. Le sous-programme "Step1" est actuellement visible.
|
5
|
Création d'un programme
|
C'est ici que le programme est affiché et édité. Le sous-programme"Step1" est manifestement vide.
|
6
|
Bibliothèque de blocs de fonction
|
Elle affiche les blocs de fonction disponibles pour la programmation.
|
7
|
Barre d'état
|
Affiche des informations sur l'état du projet et de l'application.
|
