Modellieren von Szenen > Wände, Fenster und Türen

Neben einfachen Modellen und Festo-Lernsystemen ist es auch möglich, den Raum mit Wänden, Fenstern und Türen auszustatten. Zur Erzeugung von Wänden dient das Werkzeug "Wand erstellen" . Die Position und Ausrichtung der Wandsegmente wird durch die Position zweier Kontrollpunkte auf der X-Z-Ebene bestimmt. Um eine komplette Wand zu erstellen, genügt es, durch Mausklick die Kontrollpunkte nacheinander zu positionieren.

Durch Klick auf die rechte Maustaste wird die Wanderstellung beendet:

•	Falls die Wand mindestens drei Segmente hat, öffnet sich ein Kontextmenü, in dem der Benutzer wählen kann, ob der Raum geschlossen werden soll oder nicht, oder ob mit der Wanderstellung fortgesetzt werden soll.

•	Bei weniger als drei Segmenten erscheint das Menü nicht, da es dann keinen Raum gibt, der geschlossen werden könnte.

Während der Erstellung der Wand werden für alle Segmente Längen- und Winkelmessungen durchgeführt.

Die Position und Ausrichtung der Segmente kann durch Manipulationen an den Kontrollpunkten verändert werden. Zudem können einzelne Wandsegmente auch direkt verschoben werden.

Auch bei der Wanderstellung wird Kollisionserkennung durchgeführt, d.h. es ist nicht möglich, Wandsegmente mitten durch ein anderes Objekt zu ziehen. Beim Schließen der Wand wird das letzte Segment eingefügt. Falls hier Kollisionen auftreten, wird eine Warnmeldung ausgegeben, und der Benutzer kann über das weitere Vorgehen entscheiden.

Das Löschen von einzelnen Segmenten ist ebenfalls möglich. Es ist jedoch nicht möglich, ein gelöschtes Wandsegment wieder einzufügen (außer mit Hilfe der Undo-Funktion).

Hinweis: Da die rechte Maustaste beim Erstellen von Wänden bereits belegt ist, ist die automatische Umschaltung auf das Werkzeug "Kamera Bewegen" deaktiviert.

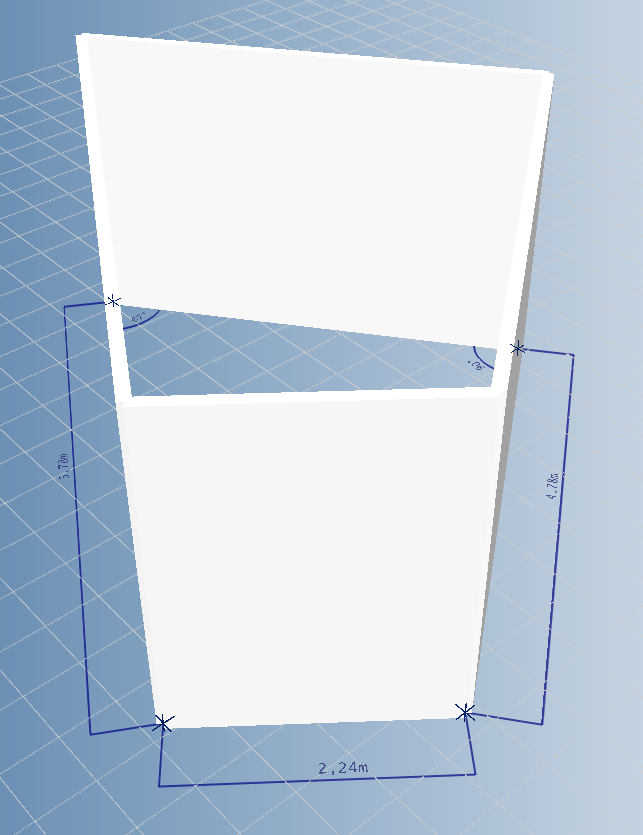

Eine Wand aus vier Segmenten mit Bemaßung

Natürlich können auch Fenster und Türen in die Wände eingefügt werden. Die entsprechenden Modelle sind in der Standardbibliothek unter "Gebäude/Fenster" bzw. "Gebäude/Türen" zugänglich. Sie können wie die andere Modelle in die Szene gezogen werden; sobald sich ein solches Objekt in unmittelbarer Nähe eines Wandsegments befindet, wird es dort eingefügt. Fenster und Türen können nicht frei in der Szene platziert werden! Sie können jedoch innerhalb des Wandsegments frei bewegt werden; mittels der Skalierungsfunktion kann zudem Dicke, Höhe und Breite auf Wunsch millimetergenau eingestellt werden.

Eine Besonderheit der Türen ist, dass sie sich öffnen, sobald die Kamera sich nähert.

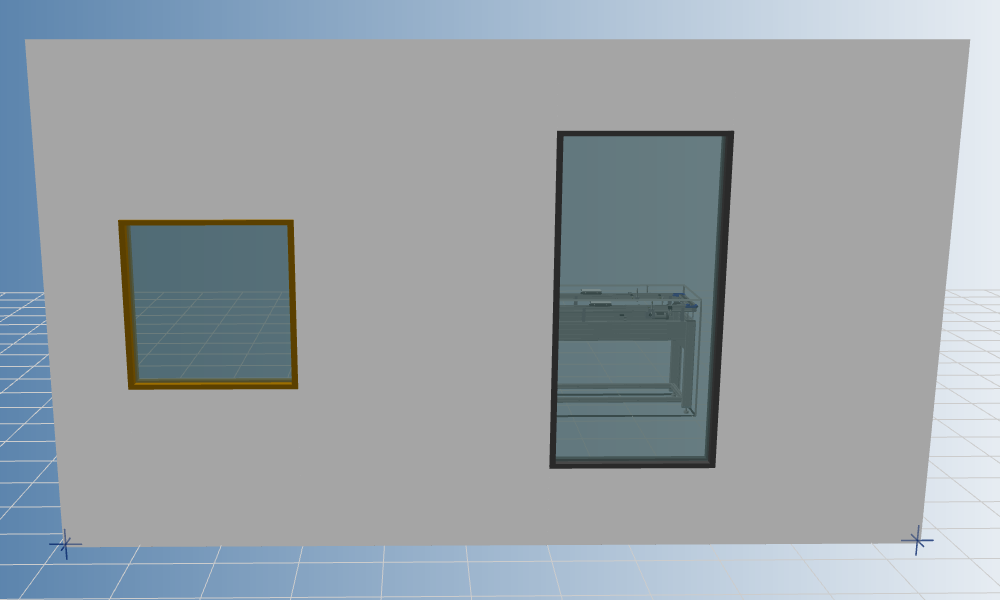

Einzelnes Wandsegment mit verschiedenen Fenstern
