NAND FL

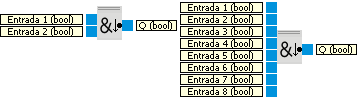

La salida Q del bloque NAND FL (con control por flancos) sólo se halla en 1 si por lo menos una entrada es falsa y si todas las entradas fueron verdaderas (true) durante el ciclo anterior. Genera un pulso de un ciclo de duración. Véase conversión de tipos cómo los números se convierten a valores booleanos (bool).

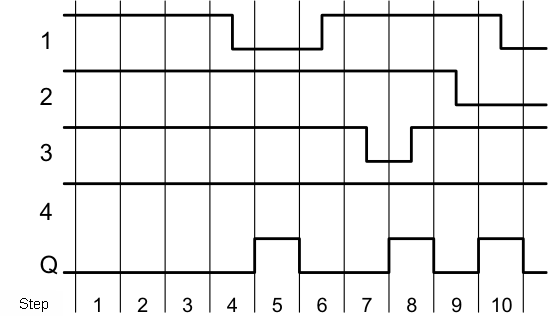

Diagrama de tiempos para el bloque NAND FL con control de flancos y cuatro entradas.
